钢筋混凝土沉井结构设计



1总 则



1.0.1 为了在给水排水工程钢筋混凝土沉井结构设计中贯彻国家的技术经济政策,力求做到技术先进、经济合理、安全适用、确保质量,制定本规程.

1.0.2 本规程适用于给水排水工程中各类钢筋混凝土沉井结构的设计。

1.0.3 本规程根据《建筑结构可靠度设计统一标准》GB 50068、《工程结构可靠度设计统一标准》GB 50153及《给水排水工程构筑物结构设计规范》GB 50069 规定的原则制定。"符号、计量单位和基本术语按照《建筑结构设计术语和符号标准》GB/T 50083 的规定采用。

1.0.4 按本规程设计时,材料和施工质量尚应符合《给水排水构筑物施工及验收规范》GBJ141等有关标准的要求。

1.0.5 对拟建在地震区、冻土地区、湿陷性黄土地区及膨胀土地区的沉井,设计时尚应符合国家现行有关标准的规定。

2 主要术语和符号

2.1 主要术语

2.1.1 沉井和干式沉井 sinking well and dry sinking well

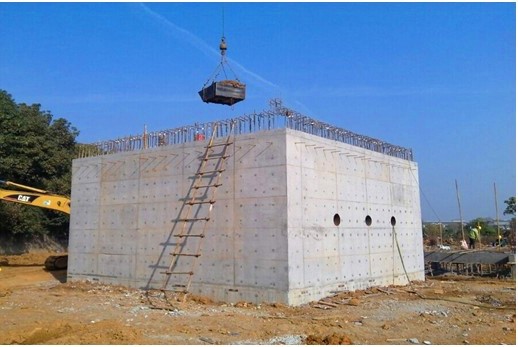

沉井指在地面制作后,从井内部取土下汀

乙至预定标高的结构;

干式沉井指使用时井内无水的沉井。 水祭生机

2.1.2 刃脚 cutting curb

沉井壁板下端带有斜面的部分,用于支承沉井重量和切土下沉2.1.3 排水下沉 sinking by drainage

沉井下沉过程中,在取土作业时排除井内积水。

2.1.4 不排水下沉 sinking without drainage

沉井下沉过程中,在取土作业时不排除井内积水。

2.2 主要符号

2.2.1 作用、作用效应和抗力

Eep,k--主动土压力合力标准值;

Epk--被动土压力合力标准值;

Fk--井壁外侧土的摩阻力标准值;

Fi--冰的极限抗压强度;

Fep,k--主动土压力标准值;

Fpk--被动土压力标准值;

Fik--融流冰块的压力标准值;

Fdw,k--流水压力标准值;

Ffw,k--水的浮托力标准值;

GIk--沉井自重标准值;

Ptk--顶管力标准值;

R--结构构件抗力设计值;

Uw--水流的平均流速;

Wmax--混凝土构件的最大裂缝宽度.

2.2.2 材料性能

Fi--混凝土的抗冻等级;

Si--混凝土的抗渗等级。

2.2.3 几何参数

Ht--沉井水下封底混凝土厚度;

H1--刃脚斜面垂直高度;

Hf--顶管力至刃脚底部的距离;

H--沉井入土深度;

H0--沉井中心至设计水位的距离;

Hd--最低冲刷线至井顶的距离;

Rc--圆形沉井井壁中心半径;

Rs--刃脚的计算中心半径;

T--井壁厚度;

T1--沉井中隔墙厚度;

Ti--冰层厚度。

2.2.4 设计系数

Ka--主动土压力系数;

Kp--被动土压力系数; 北菲黑 二螺

Kf--水流力系数;

Kst--下沉系数;

kst,s--下沉稳定系数;

Kfw--抗浮系数;

Ks--抗滑移系数;

Kow--抗倾覆系数;

Mp--迎水流面体型系数;

Nd--淹没深度影响系数。
