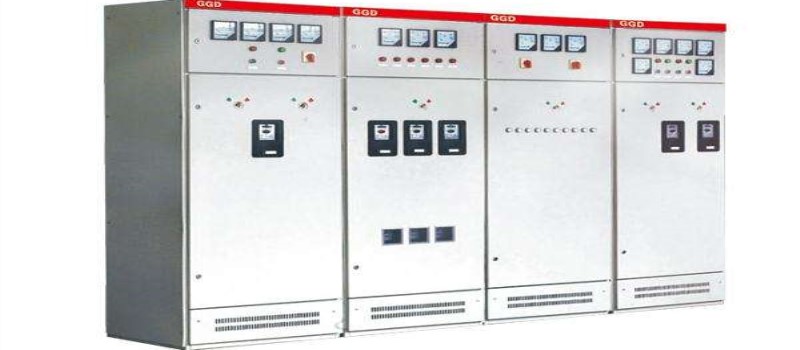

一级(A)配电柜安装作业
一、 配电室安装要求：
1.配电室的顶棚距地面高度不低于3米，配电装置顶端距顶棚不小于0.5米；
2.配电室应能自然通风，并采取防雨雪和小动物侵入等措施；
3.配电室的门窗向外开，并配锁；
4.配电室建筑物、构筑物的耐火等级不低于三级并设置可扑灭电气火灾的灭火器和砂箱，门前应有安全通道；
5.配电柜安装保证1.5米宽的安全操作通道，铺设绝缘橡胶板。柜体安装要垂直，柜面整齐、平稳。底座与柜体固定牢固；
6.底座槽钢与重复接地连接可靠，重复接地与柜体保护零线做电气连接；
7.配电柜按顺序编号，柜内开关按系统图接线，并标明开关用途、路别。
二、电缆敷设：
1.由配电室一级柜至二级配电箱的电缆采用直接埋地，埋地深度不小于0.7米，电缆周围铺50mm厚的细砂，上面盖红砖保护，然后回填夯实。室内设电缆沟，宽度为0.35米，深度为0.6米。侧面抹灰防水，电缆出入穿管保护，电缆铺设后用棉纱堵好，将管口封闭，防水，防动物进入电缆沟、配电室；
2.电缆终端接线端子，按规格大小选择接线端子（鼻子）压接牢固，电缆线相序用相色带缠绕整齐，电缆垂直固定在支架上。电缆按路别标明去向及用途。
三、接地装置要求：
1.现场采用TN—S 接零保护系统；
2.配电室内作一组重复接地装置。接地体选用G50镀锌钢管，长度每根2.5米，接地连接线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米。连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理。
3.重复接地的接地电阻值小于等于10欧；
4.接地装置与配电柜内的零线端子板连接采用M10镀锌螺丝加弹簧垫压接可靠。
四、安全注意事项：
1.电工作业必须做到持证上岗，穿戴好相应的劳保用品；
2.严禁酒后上班作业。工作中不准打闹、开玩笑；
3.操作中听从指挥，精力集中，防止配电柜倾斜伤人；
4.使用喷火灯或电炉，要办理用火证，注意与操作人员保持安全距离，周边不得堆放易燃易爆物品，并且有防火措施；
5.设备安装，调试，设监护人监护。
二级(B)配电柜安装作业
一、安装FXB号箱为固定式配电箱：
1.按临时用电施工组织设计要求进行布置、设置；
2.检查配电箱内电器是否完好齐全,与系统布置是否相符；
3.配电箱应装设端正、牢固，箱体的中心点与地面的垂直距离为1.4—1.6米，箱内电器固定整齐，箱体与箱架固定牢固，箱内工作零线与保护零线端子板分开安装，并有明显标志；
4.配电箱金属部分有压接保护零线螺丝，连接可靠；
5.箱体防水防尘完好。
二、配电箱防砸，防雨护栏及操作平台的做法：
1.操作平台用红机砖砌二四墙。高0.5米，外侧抹灰压光，并刷10cm宽的红白相间的油漆，上面铺设50mm厚的木板及绝缘垫作为操作平台；
2.配电箱周围设金属围栏，高度1.8米，栅栏间距0.1米，围栏正面悬挂配电箱管理制度及警示标志，围栏门向外开，并且配锁，上下每0.3米间隔刷红白相间漆；
3.配电箱护栏上面加盖瓦楞铁防雨，与瓦楞铁上面（方）0.3米为防砸棚，材料选用厚50mm的木板满铺，周边用竹胶板封闭，并刷宝石蓝油漆，并且在正面做电符号标志，两侧设城建标志（严禁使用石棉瓦）；
三、电缆敷设：
1.由配电室一级箱至二级箱电缆采用直接埋敷设，深度为0.7米，电缆周围铺设50mm厚的细砂，然后用红机砖作保护层，再回填细土夯实，电缆直埋上面每20米及转角处埋设电缆标志；
2.电缆与开关直接使用铜质套筒式接线端子压接牢固，电缆各相用相色带缠绕整齐，固定在配电箱腿支架上，排列整齐并标明用途及路别。
四、配电箱的安装固定：
1.配电箱要求固定、稳定，箱腿与平台木板用螺丝固定，配电箱前后的操作通道保持1.2米距离，配电箱两侧距离为0.6米；
2.配电箱内门上有接线系统图，配电箱外门上设有编号及负责人。
五、重复接地的做法：
1.接地体选用∮50镀锌钢管，每根长度为2.5米，接地连线为40*4镀锌匾钢，每三根为一组，一字形排列，间距5米，埋于自然地面负0.8米，连接采用焊接，搭接长度不小于连接体宽度的二倍以上，三面施焊，焊接后用沥青做防腐处理；
2.重复接地的接地电阻小于等于10欧；
3.重复接地线必须与配电箱内的保护零线端子板采用镀锌螺丝连接可靠。再通过保护零线端子板分别引致各需保护设备设施。
六、安全注意事项：
1.电工操作做到持证上岗，带好安全帽，穿戴好电工劳保用品，不得带电操作；
2.设监护人监护；
3.摇测绝缘电阻值及接地电阻值，二人操作，操作时严格执行操作规程，并作好摇测记录；
4.防护棚安装中，注意高空作业，周边人员安全交叉时防止上下坠物伤人。
三级（C）配电安装作业
1.由现场二级配电箱引出的配电箱为三级配电箱。可直接用于设备用电操作（即开关箱）。开关箱下底口距地垂直距离为0.8-1.6米，开关控制与设备之间间距不大于3米，开关箱之设备的控制电缆采用沿墙穿管敷设，与地面之间采用埋地穿管敷设，不得地面明设；
2.固定式开关箱与所控设备必须实行“一机”、“一闸”、“一箱”、“一漏”的控制方法。漏电开关与所控设备的容量相匹配，漏电动作电流小于30mA，漏电动作时间小于0.1S；
3.每条主干线末端的开关分别按规范标准做重复接地连接到设备金属外壳，连接可靠。重复接地电阻值小于等于10欧；
4.配电箱固定在金属腿架上，电箱中心点与地面的垂直距离为1.4—1.6m，壁挂式箱底口距地高度为1.4米，安装垂直牢固；
5.配电箱门上外侧设有配电编号、负责人及所控设备名称；
6.电源电缆在室外采用埋地敷设，埋设深度为0.7米，电缆周围上下左右均匀铺50mm厚的细砂，上面用红机砖满铺保护，回填细土，加电缆走向标志桩；
7.配电箱要有防雨防砸措施，设备控制箱配锁锁箱；
8.安全注意事项：
(1)严格执行操作规程，持证上岗。
(2)穿戴好相应的劳保用品，正确操作。
(3)摇测电缆绝缘电阻值，二人操作，按操作规程正确使用并作记录。
(4)安装中精力集中，防止设备滑落伤人。
