1 .顶进工作坑的设计
　　 1.1工作坑形状一般有矩形、圆形、腰圆形、多边形等，其中矩形工作坑最为常见。在直线顶管 中或在两段交角接近180度的折线的顶管施工中，多采用矩形工作坑。矩形工作坑的短边与长边之比通常为2：3。如果在两段交角比较小或者是在一个工作坑中需要向几个不同方向顶进时，则往往采圆形工作坑；另外，较深的工作坑也一般采用圆形，且常采用沉井法施工。沉井材料采用钢筋混凝土，工程竣工后沉井则成为管道的附属构筑物。腰圆形工作坑的两端各为半圆形状，而其两边则为直线；这种形状的工作坑多用成品的钢板构筑而成，而且大多用于小口径顶管中。

　　 1.2应根据下列条件设计顶管工作坑：
　　 (1)管道井室的位置。
　　 (2)可利用坑壁土体作后座墙。
　　 (3)便于排水、出土和运输。
　　 (4)对地上、地下建筑物、构筑物易于采取保护和安全施工措施。
　　 (5)距电源和水源较近，交通方便。
　　 (6)地下水位以下顶进时，工作坑要设在管线下游，逆管道坡度方向顶进，有利于管道排水。
　　 (7)尽可能减少工作坑的数量：顶进过程中要力求长距离顶进，少挖工作坑。
　　 (8)直线顶管工作坑最好设在管道附属构筑物处，竣工后就工作坑地点修建永久性管道附属构筑物。

        (9)长距离直线管道顶进时，在检查井处做工作坑，在工作坑内可以调头顶进。在管道拐弯处或转向 检查井处，应尽量双向顶进，提高工作坑的利用率。　　

　　 (10)多排顶进或多向顶进时，应尽可能利用一个工作坑。
　　 (11)工作坑的选址应尽量避开房屋、地下管线、池塘、架空电线等不利于顶管施工的场所。
　　 (12)在一些特殊条件下，如离房屋很近，则应采用特殊方法施工工作坑。

1.3 矩形工作坑的底部尺寸应满足式(1.3—1)和式(1.3—2)要求：

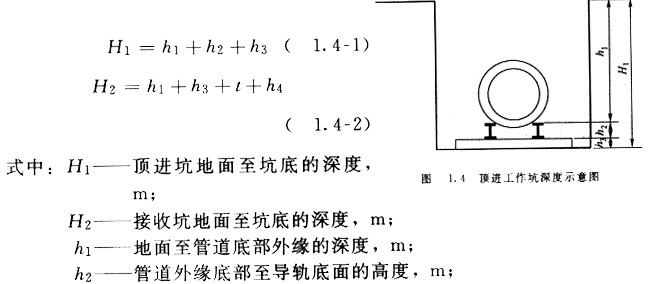

1.4工作坑深度应符合式(1．4—1)和式(1．4—2)要求(图1．4)：
